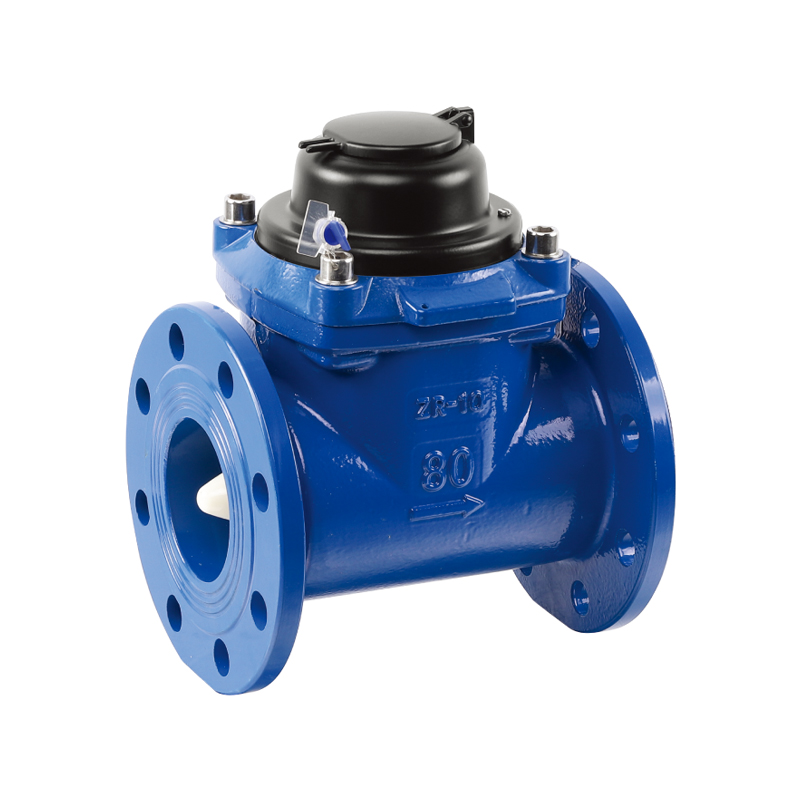

KM06-04
سلك الدافع المغناطيسي من النوع الجاف عن بُعد ، من السهل فصله واستبدال آلية القياس ، وسعة التدفق الكبيرة ، وفقدان الضغط المنخفض ومنحنى الأداء المستقر .
وصف
1. التطبيق
قياس وحفظ وعرض حجم الماء البارد (الساخن) الذي يمر عبر خط الأنابيب.
2. الميزات
مقاومة التآكل: جميع المواد المحددة عن طريق مقاومة التآكل ؛

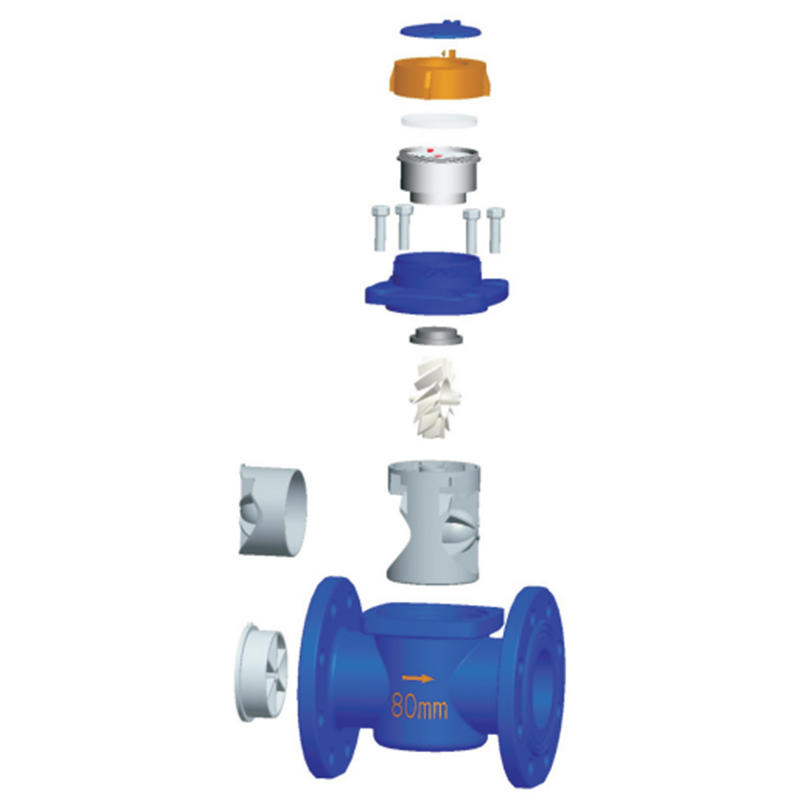

آلية القياس: قابلة للتبديل ، قابلة للإزالة ويمكن إزالتها من الجسم لفحص والحفاظ والاستبدال ؛
القراءة مباشرة: سجلات المؤشر الدوار لموقف القراءة المريح ؛
الموثوقية: يمكن للنحاس السجل الجاف الفائق مع حماية لP68 للموثوقية ؛
التثبيت المجاني: مناسب لأي تثبيت الموضع بما في ذلك الأفقي والرأسي والميل ؛
الأداء العالي: فقدان الضغط المنخفض ؛ لا تتأثر بالحقول المغناطيسية الخارجية ؛
3. البيانات الفنية الرئيسية
درجة حرارة عداد المياه: T30 ، T50 ، T70 ، T90
درجة الضغط: MAP10
درجة فقدان الضغط: △ p63
درجة اضطراب المنبع: U10
درجة اضطراب المصب: د5

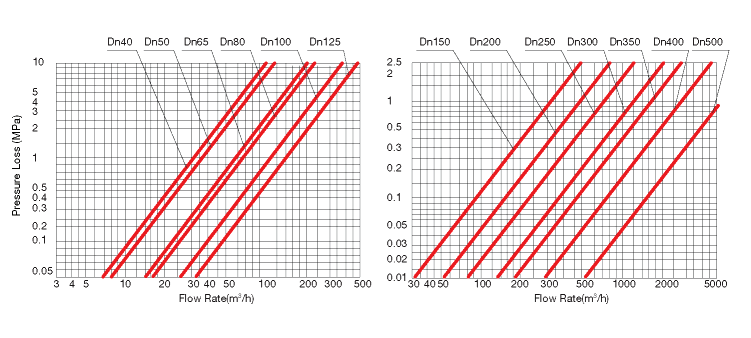

4. منحنى فقدان الرأس

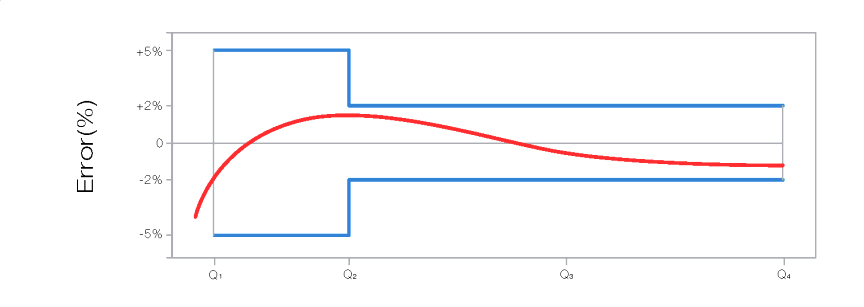

5. خطأ في الإذن ماكس
من Q1 شاملة إلى ولكن باستثناء Q2 هو ± 5 ٪ ؛
من Q2 شامل وحتى Q4 بما في ذلك Q4 هو ± 2 ٪ ل T30 و 3 ٪ ل T50 ؛

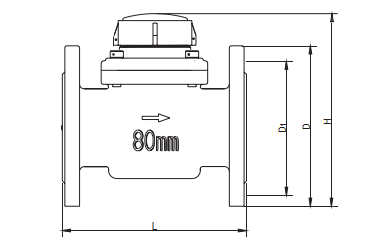

6. البعد التثبيت
| قطر مم | L | D | D1 | ح | شفة الاتصال |
| مم | DXN | ||||
| 40 | 200 | 150 |
| 206 | 4xφ19 |
| 50 | 200 | 165 | 125 | 210 | 4xφ19 |
| 65 | 200 | 185 | 145 | 218 | 4xφ19 |
| 80 | 225 | 200 | 160 | 280 | 4xφ19 |
| 100 | 250 | 220 | 180 | 290 | 8xφ19 |
| 125 | 250 | 250 |
| 310 | 8xφ19 |
| 150 | 300 | 285 | 240 | 320 | 8xφ23 |
| 200 | 350 | 340 | 295 | 364 | 8xφ23 |
| إمدادات طاقة الحافلات | العمل الحالي | واجهة الاتصال | إمدادات الطاقة الخارجية |
| DC6.5V-18V | ≤5MA | RS-485/mbus | RS-485: 5-18V/MBUS: 24-36V |
7. التثبيت
● يمكن تثبيته في أي موضع بما في ذلك أفقي ورأسي وميل مع اتجاه التدفق كما هو موضح في السهم في جسم العداد.
● يجب أن يكون هناك 10 أقطار مستقيم من أنبوب المقياس و 5 أقطار مستقيمة بعد أن تتدفق السليم عبر العداد.
● أنبوب مستقيم بعد ضمان التدفق المناسب عبر العداد.
● يجب مسح خط الأنابيب قبل التثبيت.
● يجب أن يكون العداد ممتلئًا باستمرار بالماء أثناء التشغيل.
● نقترح عليك تثبيت الفلتر قبل متر بعد المياه .
