KM01-01

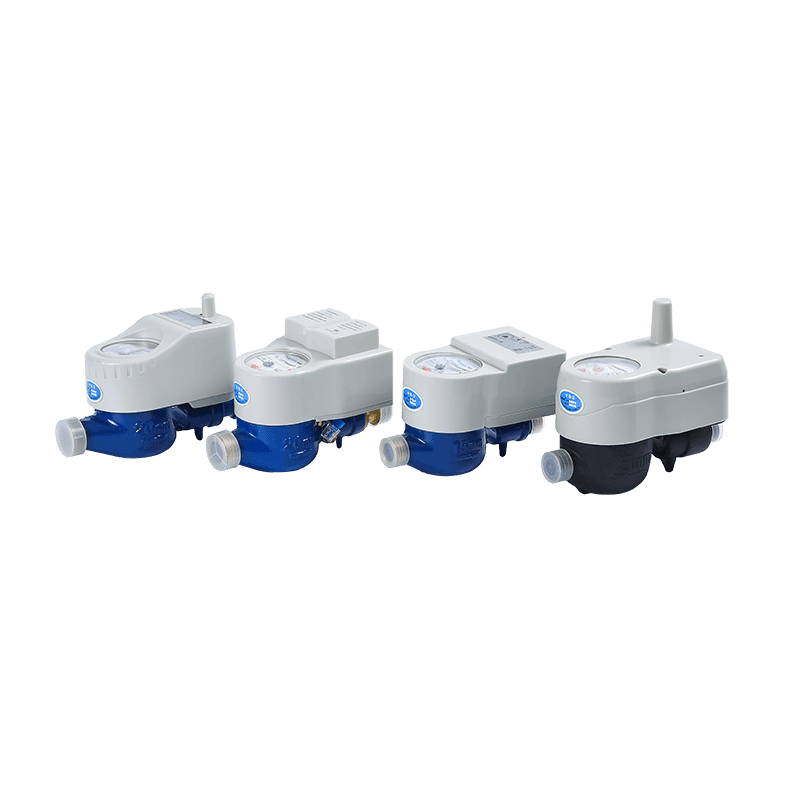

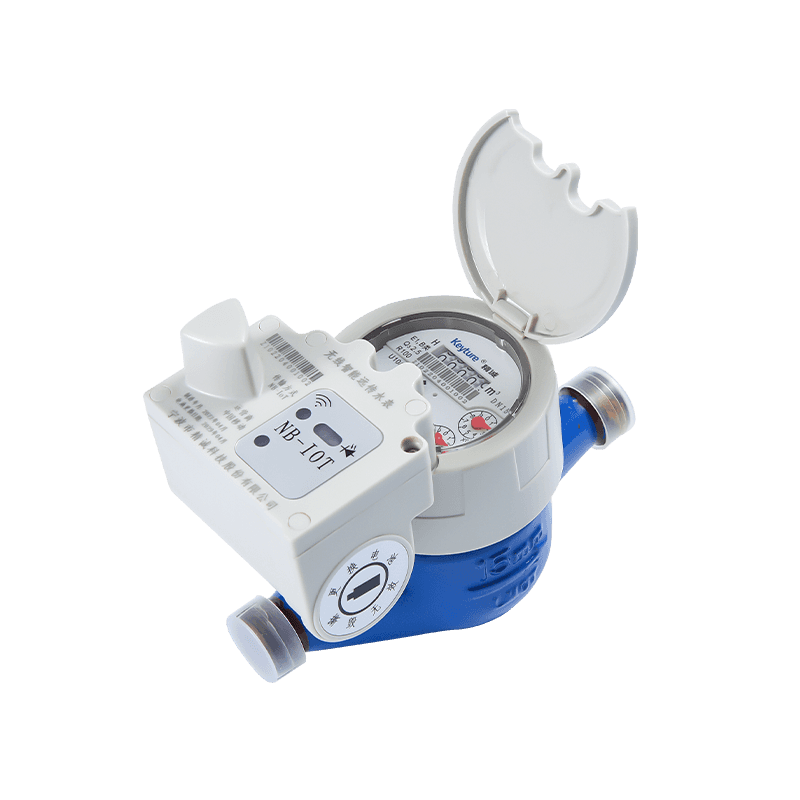

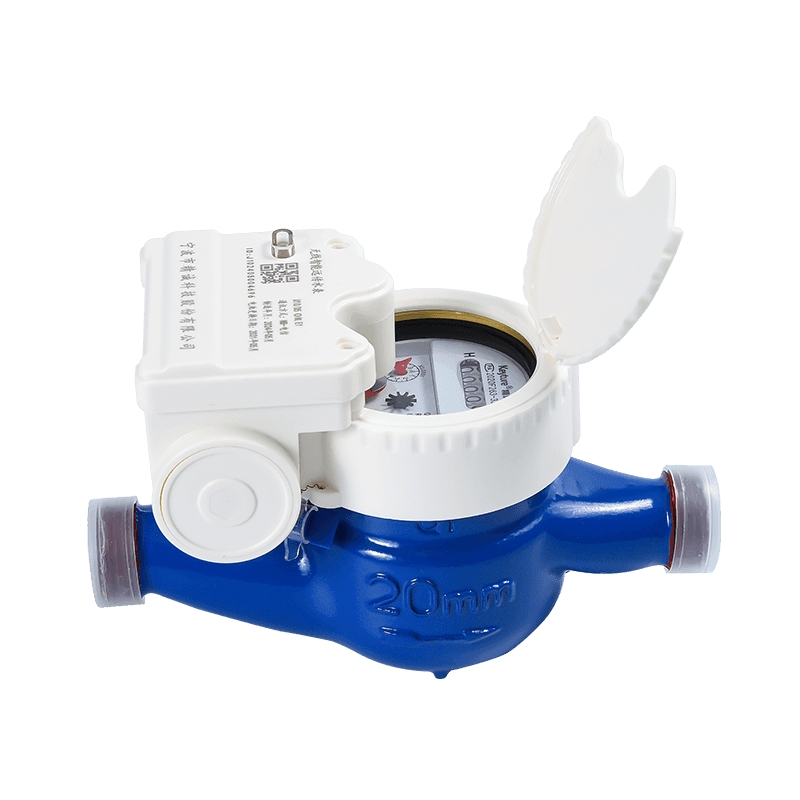

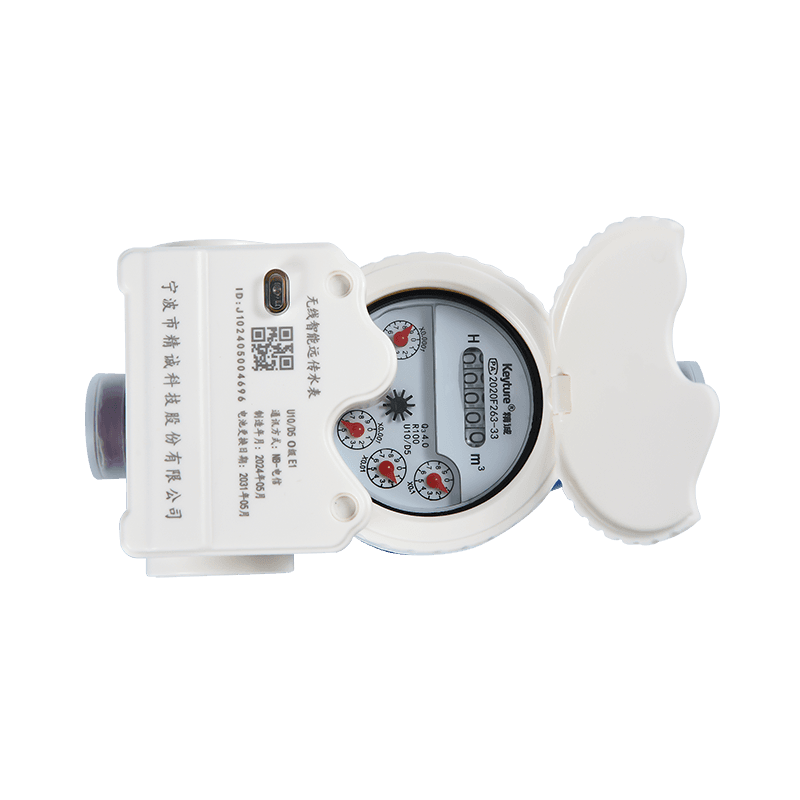

هذه السلسلة من المنتجات هي عدادات المياه عن بُعد اللاسلكية التي تفصل الجزء الميكانيكي عن الوحدة الذكية تمامًا وتحميل استهلاك المياه من خلال الإنترنت nb \ lora. يتم تثبيت وحدة الاتصال مباشرة على مقياس المياه الأساسي. متطلبات التثبيت بسيطة والعملية سريعة. يتبنى مقياس المياه مؤشر قراءة مستقل ، لا يتداخل مع الوحدة الإلكترونية وليس له تأثير
وصف
1. الميزات
● العجلة متعددة القطرات.
● سجل النوع الرطب ، والحساسية العالية ، والاتصال الهاتفي المغطى بالجليرين يضمن قراءة واضحة على المدى الطويل.
● نوع الانقسام ، بنية ختم منفصلة ، يسهل استبدالها والصيانة ، مقاومة للرطوبة ، IP68.
● تصميم غرفة البطارية القابلة للاستبدال.
● اعتماد تقنية نقل إشارة الإنترنت مستقرة NB \ لورا.
● جمع استهلاك المياه وفقًا لـ 1ل ، 10L ، 100L.
● المادة: الحديد ، البلاستيك ، النحاس ، غير القابل للصدأ.
● تزويد ختم الرصاص وغطاء الغبار.
● المناخ و EMC Class B \ O ، E1.
2. المعلمة الإلكترونية
| DataCoممs | تيار ثابت | تقرير | تردد التشغيل | القوة المنقولة | تلقي الحساسية |
| Lora | 25μA | غير مغناطيسية | 470-510Mحz | ≤20DBM | -136 1DBM |
| NB-Lot | 15μA | غير مغناطيسية | B1 ، B2 ، B5 ، B8 ، NB-Lot | ≤23dbm | -131 1DBM |

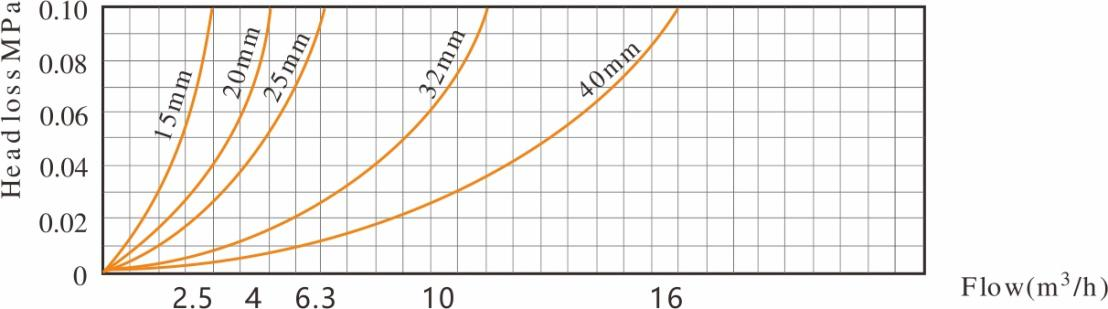

3. منحنى فقدان الرأس

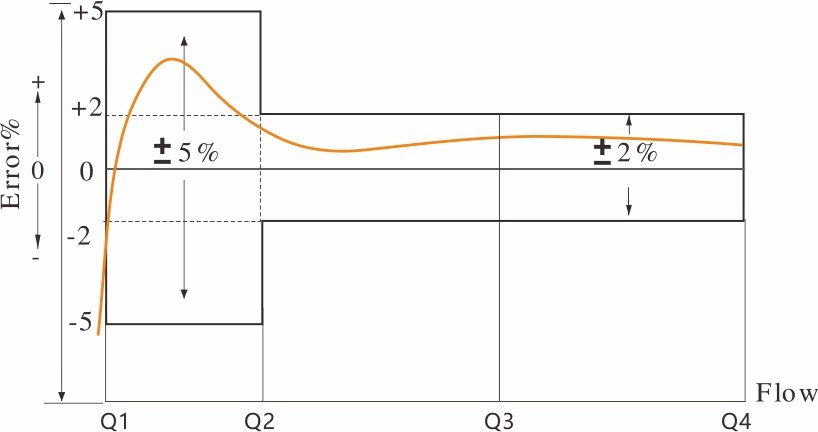

4. منحنى خطأ الدقة

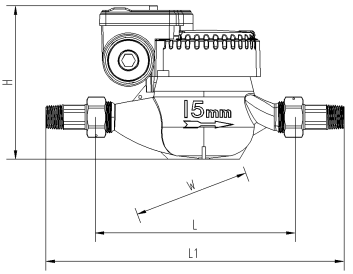

5. البعد التثبيت
| البند لا | LXSث-15 | LXSW-20 | LXSW-25 | |
| L1 | مم | 260 | 295/300 | 346 |
| L | مم | 165 | 190/195 | 225 |
| H | مم | 130/140 | 130/140 | 140 |
| W | mm | 100 | 100 | 100 |
| موضوع الاتصال | د (مم) | G3/4 " | G1 " | G1 1/4 " |
| د (مم) | R1/2 | R3/4 | R1 | |
| وزن | مع unionskg |
|
|
|
| بدون نقابات (كجم) | 1.3 | 1.5 | 2.0 | |
6. المعلمة الفنية الرئيسية
| رقم النموذج | LXSW-15 | LXSW-20 | LXSW-25 |
|
| |||||
| القطر الاسمي (DN) [مم] | 15 | 20 | 25 | 32 | 40 | |||||
| نسبة Q3/Q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
| معدل تدفق الحمل الزائد (Q4) [M³/H] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
| معدل التدفق الدائم (Q3) [M³/H] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
| معدل التدفق الانتقالي (Q2) [M³/H] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
| الحد الأدنى لمعدل التدفق (Q1) [M³/H] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
| فئة الدقة | 2 | |||||||||
| الحد الأقصى المسموح به للمنطقة انخفاض معدل التدفق (MPEι) | ± 5 ٪ | |||||||||
| الحد الأقصى المسموح به لمنطقة معدل التدفق العلوي (MPEμ) | ± 2 ٪ للماء وجود درجة حرارة ≤30 ℃ | |||||||||
| درجة الحرارة | T30 ، T50 | |||||||||
| فصول ضغط الماء | الخريطة 16 | |||||||||
| فصول فقدان الضغط | p63 | |||||||||
| تشير إلى النطاق [M³] | 99 999 | |||||||||
| حل الجهاز المشير [M³] | 0.00005 | |||||||||
| فئات حساسية ملف تعريف التدفق | U10 D5 | |||||||||
| الحد من التوجه | أفقي | |||||||||
