جاف من النوع السلكي السلكي متر (نبض)

جهد العمل

درجة حرارة العمل

العمل الحالي

DataCoممs

DC9-15V (RS-485)/DC24-36V (M-BUS)

-10 ~ 45 ℃

≤9MA

RS-485 ، M-Bus

البند لا

لXSGY-15E

LXSGY-20E

LXSGY-25E

L1

مم

260

295

345

354

373

L

مم

165

190

225

230

245

ح

مم

125

125

130

115

155

ث

mm

95

95

95

110

125

موضوع الاتصال

د (مم)

G3/4 "

G1 "

G1 1/4 "

G1 1/2 "

G2 "

د (مم)

R1/2

R3/4

R1

R1 1/4

R1 1/2

وزن

مع النقابات (كغ)

1.2

1.3

1.5

بدون نقابات (كجم)

رقم النموذج

LXSGY-15E

LXSGY-20E

LXSGY-25E

القطر الاسمي (DN) [مم]

15

20

25

32

40

نسبة Q3/Q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

معدل تدفق الحمل الزائد (Q4) [M³/H]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

معدل التدفق الدائم (Q3) [M³/H]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

10

10

10

16

16

16

معدل التدفق الانتقالي (Q2) [M³/H]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1

0.063

0.2

0.16

0.1

0.32

0.256

0.16

الحد الأدنى لمعدل التدفق (Q1) [M³/H]

0.032

0.025

0.015

0.05

0.04

0.025

0.08

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

فئة الدقة

2

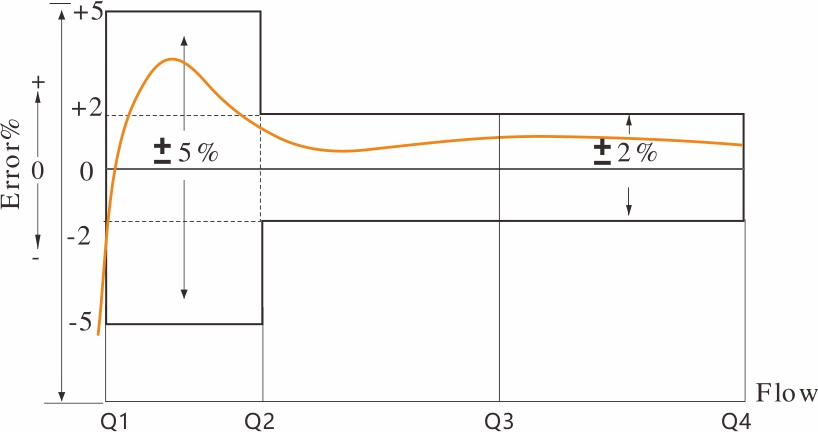

الحد الأقصى المسموح به للمنطقة انخفاض معدل التدفق (MPEι)

± 5 ٪

الحد الأقصى المسموح به لمنطقة معدل التدفق العلوي (MPEμ)

± 2 ٪ للماء وجود درجة حرارة ≤30 ℃
± 3 ٪ للماء الذي يحتوي على درجة حرارة ＞ 30 ℃

درجة الحرارة

T30 ، T50

فصول ضغط الماء

الخريطة 16

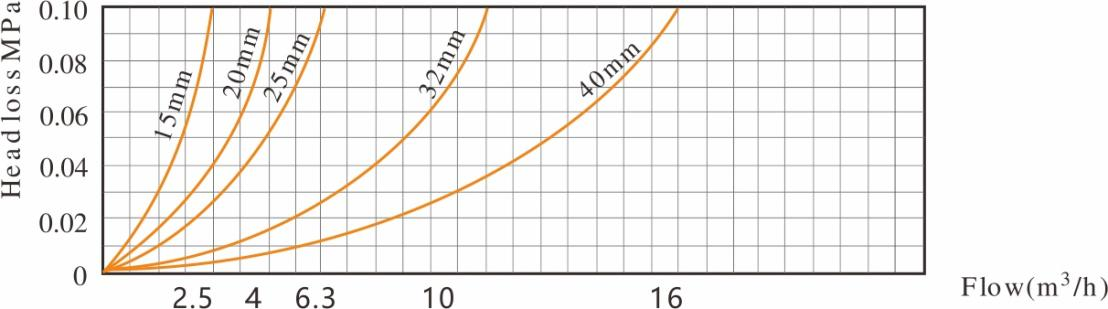

فصول فقدان الضغط

p63

تشير إلى النطاق [M³]

99 999

حل الجهاز المشير [M³]

0.00005

فئات حساسية ملف تعريف التدفق

U10 D5

الحد من التوجه

أفقي
