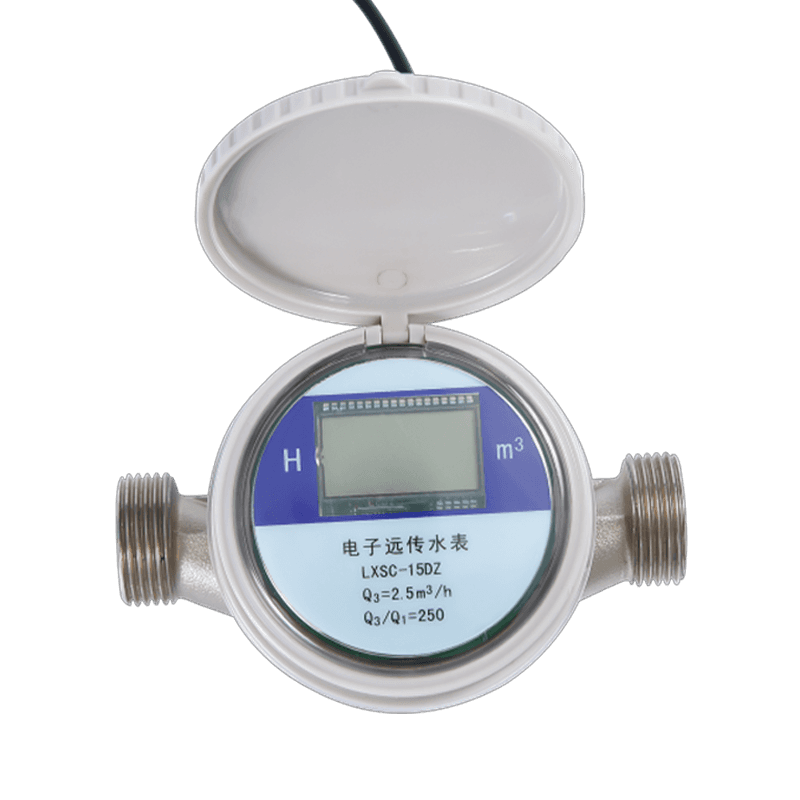

KM02-08
تتبنى هذه السلسلة من المنتجات وحدة قراءة مباشرة كهروضوئية لقراءة بيانات استهلاك المياه وتحميلها من خلال سلك خاص. يتكون النظام بأكمله من عداد المياه والمجمع ومركز الإدارة. إنه يحتوي على وظيفة قراءة مباشرة ، لا بطارية مدمجة ، حياة طويلة ، مقاومة للماء ، مضاد للريال ، مقاوم للرطوبة ، مضاد ، مضاد للمغناطيسية ، صمام تحكم اختياري ، ومستوى عالي للماء .
وصف
1. الميزات
متر واحد ل-JET L الرقمي مقياس المياه عن بعد
السجل الجاف من النوع ، محرك مغناطيسي
المواد ، الحديد ، البلاستيك ، النحاس ، غير القابل للصدأ
رطوبة مقاومة ، مقاومة للشمس ، مضادة للانفكت ، مضاد ، تدخل مضاد للمغناطيسي ، مضاد للتجميد ، IP68
يمكن قراءة أو تسجيل استهلاك المياه في الوقت المناسب
البيئة: ب ، E1
صفر إمدادات الطاقة باستثناء قراءة استهلاك المياه
من السهل إضافة والحفاظ على عدادات المياه وجامعي
2. التقنية الإلكترونية
جهد العمل | درجة حرارة العمل | العمل الحالي | الإخراج |
DC9-15V (RS-485) | 0 ℃ ~ 45 ℃ | ≤9MA | RS-485 |
3. منحنى فقدان الرأس
4. منحنى خطأ الدقة
5. البعد التثبيت
البند لا | LXSGY-15 | |
L | مم | 110 |
ح | مم | 80 |
ث | مم | 70 |
موضوع الاتصال: | د (مم) | G3/4 " |
د (مم) | R1/2 | |
بدون نقابات كجم | 0.47 | |
6. المعلمة الفنية الرئيسية
رقم النموذج | LXSGY-15 |
القطر الاسمي (DN) [مم] | 15 |
نسبة Q3/Q1 | 250 |
معدل تدفق الحمل الزائد (Q4) [M³/H] | 3.125 |
معدل التدفق الدائم (Q3) [M³/H] | 2.5 |
معدل التدفق الانتقالي (Q2) [M³/H] | 0.025 |
الحد الأدنى لمعدل التدفق (Q1) [M³/H] | 0.015 |
فئة الدقة | 2 |
الحد الأقصى المسموح به للمنطقة انخفاض معدل التدفق (MPEι) | ± 5 ٪ |
الحد الأقصى المسموح به لخطأ منطقة معدل التدفق العلوي (MPEμ) | ± 2 ٪ للماء وجود درجة حرارة ≤30 ℃ ± 3 ٪ للماء الذي يحتوي على درجة حرارة > 30 ℃ |
درجة الحرارة | T30 ، T50 |
فصول ضغط الماء: | الخريطة 16 |
فصول فقدان الضغط: | p63 |
يشير إلى النطاق [ | 99 999 |
حل يشير إلى الجهاز [ | 0.00005 |
فئات حساسية ملف تعريف التدفق | U10 D5 |
الحد من التوجه | أفقي |
واجهة واتصالات | M-Bus ، RS485 ، Lorawan ، Pulse |
